CAD快速制图绘图16+

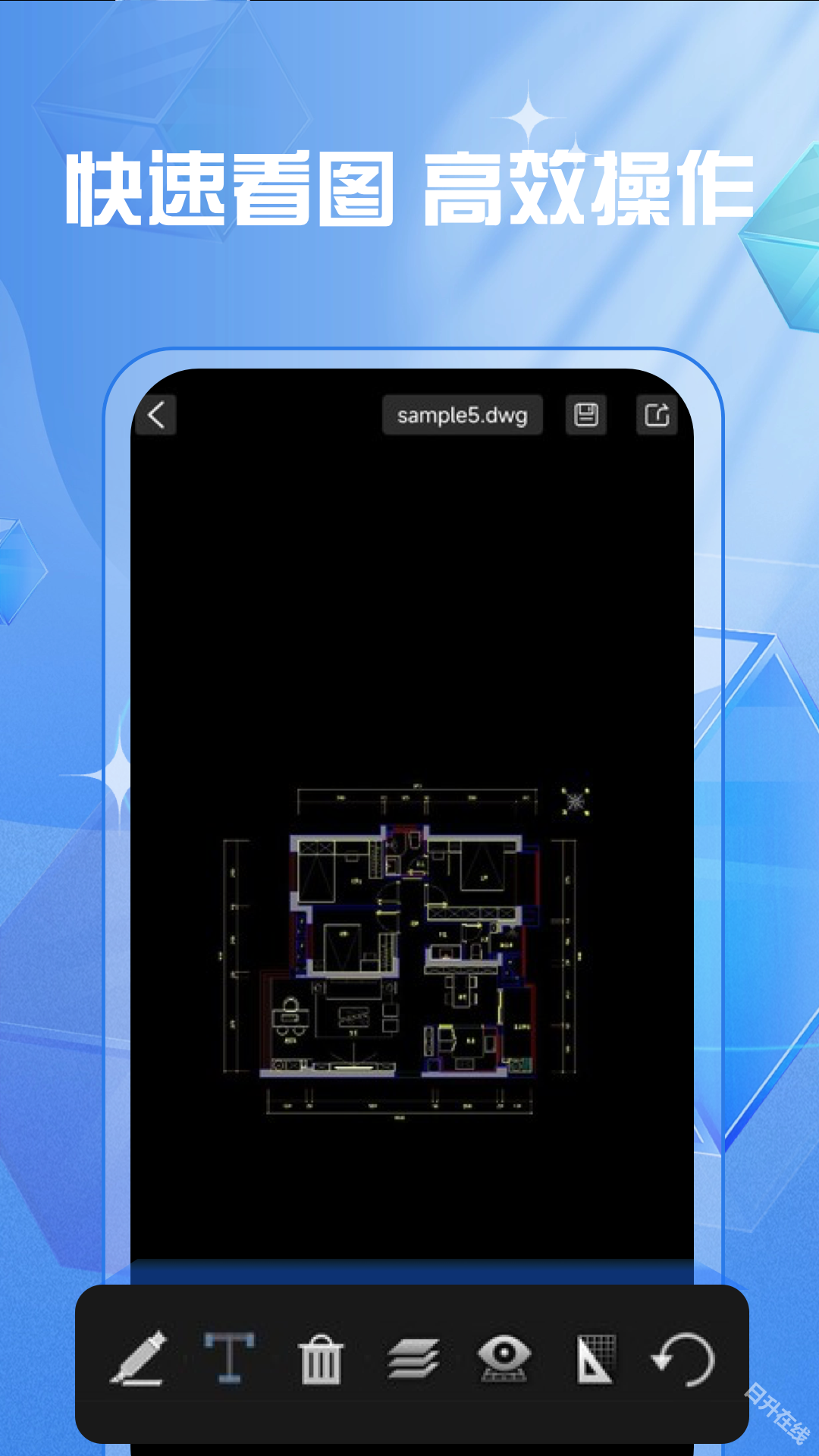

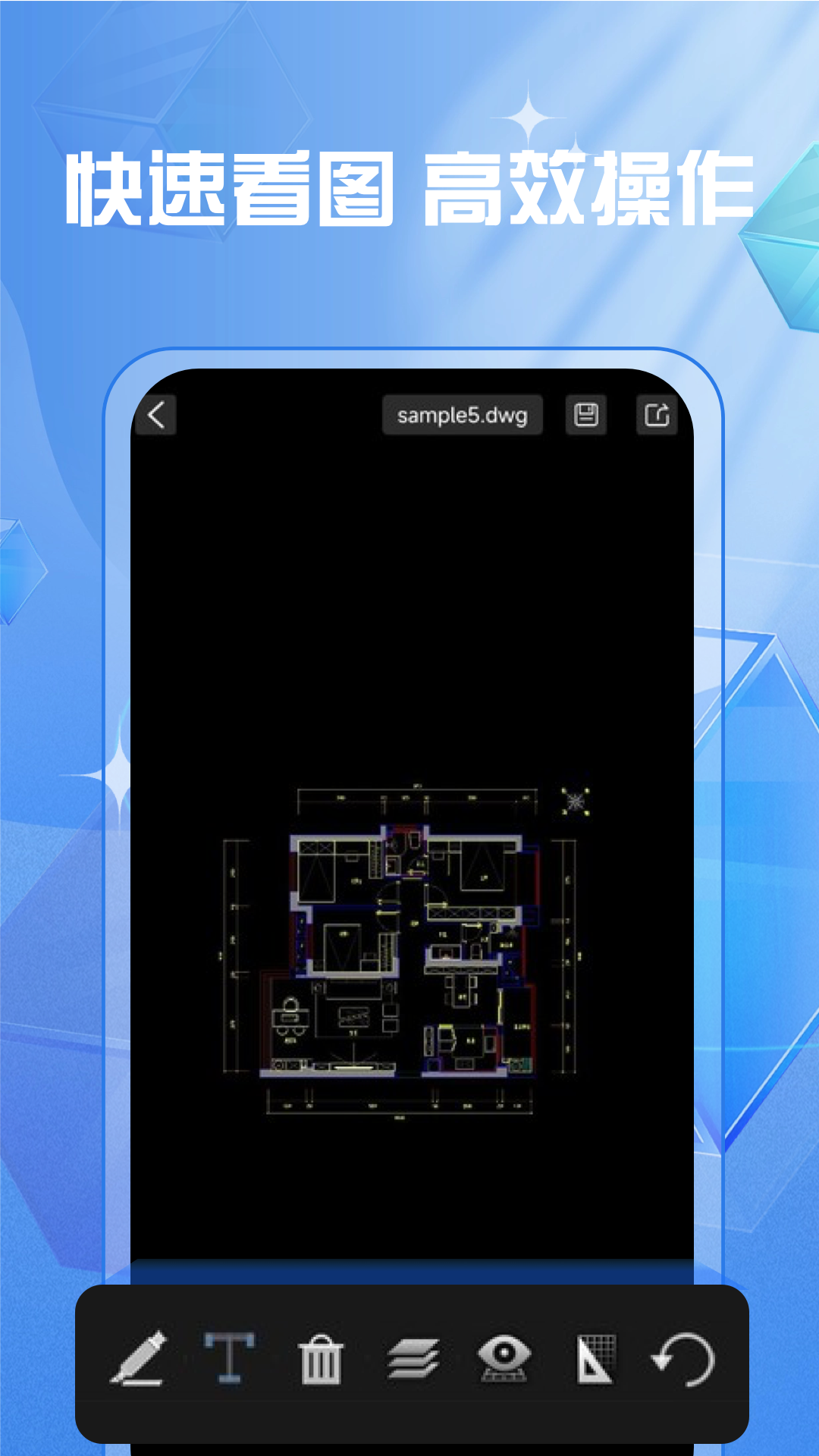

CAD快速制图绘图支持AutoCAD所有版本的DWG图纸，以及DXF、DWF等格式，确保图纸显示完整，无乱码。提供多种打开图纸的方式，包括本地文件、第三方接收的文件、下载的文件等。支持图纸的编辑操作，如绘制直线、圆弧、多边形等基本图形，以及添加文字、尺寸标注等。并提供精确的测量工具，如长度、面积、角度、弧长、半径、坐标等，满足各种测量需求。

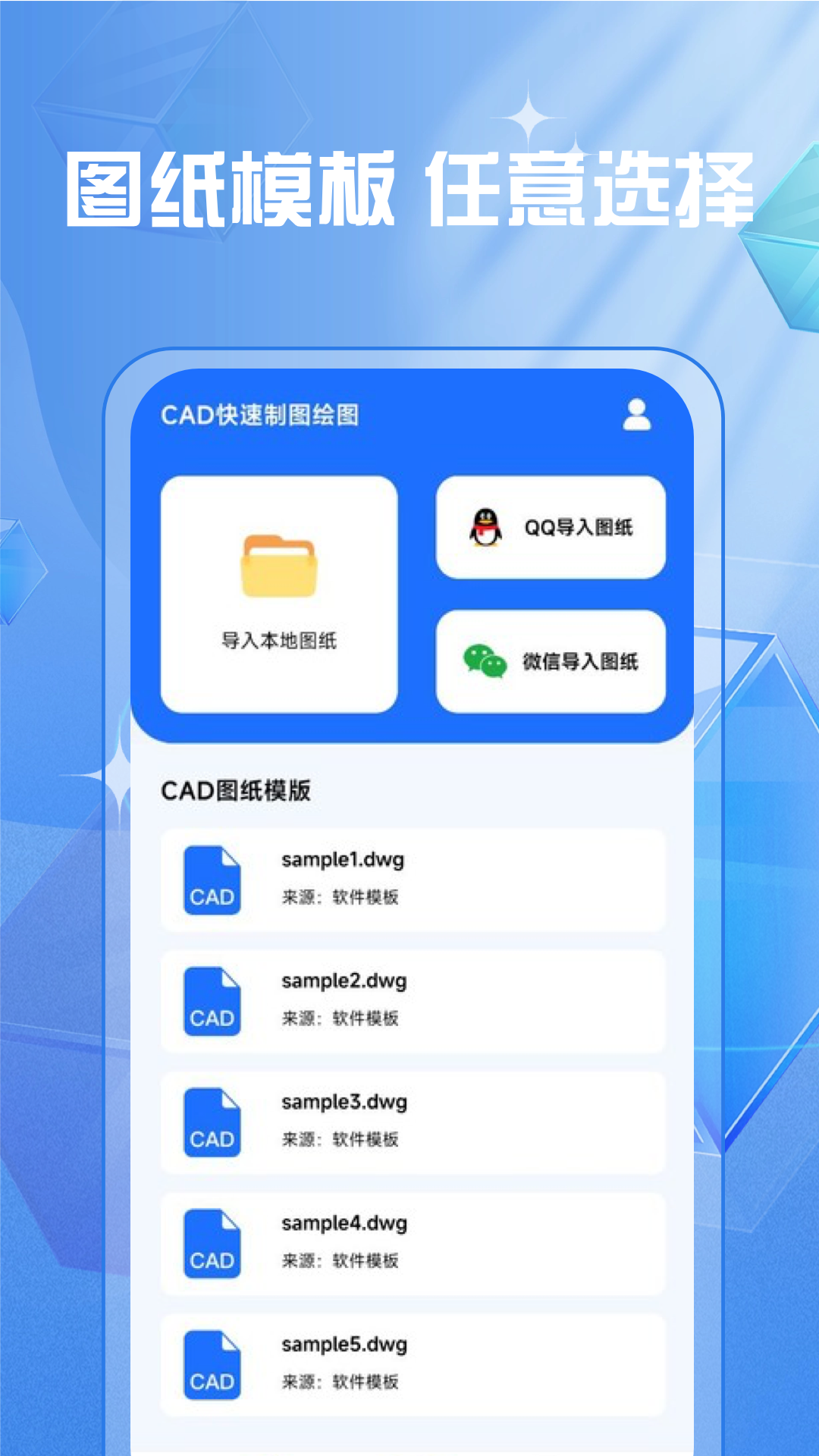

CAD快速制图绘图怎么导入图纸

1、打开CAD软件，点击“文件”菜单，选择“打开”

2、点击“插入”菜单，选择“外部参照”或“块”选项

3、选择要导入的其他图纸文件，指定插入点、比例、旋转角度等参数后，点击“确定”

4、导入完成后，图纸将显示在当前工作区中

CAD快速制图绘图怎么绘制图纸

1、点击“文件”（File）>“新建”（New），选择合适的模板（如A4、A3等），确认图纸的单位（毫米、厘米、英寸等）和比例。

2、在“图层”（Layers）面板中创建和管理图层，为不同的元素（如线条、文字、标注等）分配不同的图层。

3、设置图纸的绘图范围（Limits），确保绘图内容在可视区域内。

4、绘制基本图形：

直线：点击“直线”（Line）工具，指定起点和终点绘制直线。

圆：点击“圆”（Circle）工具，指定圆心和半径绘制圆。

矩形：点击“矩形”（Rectangle）工具，指定对角点绘制矩形。

多边形：点击“多边形”（Polygon）工具，指定边数和中心点绘制多边形。

5、使用绘图命令：

复制（Copy）：选择对象，点击“复制”工具，指定复制的位置。

移动（Move）：选择对象，点击“移动”工具，指定移动的方向和距离。

旋转（Rotate）：选择对象，点击“旋转”工具，指定旋转中心和角度。

镜像（Mirror）：选择对象，点击“镜像”工具，指定镜像线。

6、添加标注和文字：

尺寸标注：点击“尺寸标注”（Dimension）工具，选择需要标注的对象，添加尺寸线和数值。

文字注释：点击“文字”（Text）工具，输入文字内容，调整字体、大小和位置。

7、保存图纸：

点击“文件”（File）>“保存”（Save），选择保存路径和文件格式（如DWG、DXF等）。

CAD快速制图绘图怎么测量长度

1、在工具栏中找到“测量”（Measure）工具，点击它。

2、点击需要测量的对象（如直线、弧线、多段线等）。

3、如果需要测量两点之间的距离，点击“距离”（Distance）工具，然后依次点击两个点。

4、测量结果会显示在命令行或测量工具的对话框中。

5、如果需要将测量结果标注在图纸上，可以使用“尺寸标注”（Dimension）工具，将测量值添加到图纸中。

CAD快速制图绘图怎么导出图纸

1、点击“文件”（File）>“另存为”（Save As）或“导出”（Export）。

2、在文件浏览器中，选择需要导出的文件格式，常见的格式包括：

DWG/DXF：用于与其他CAD软件共享图纸。

PDF：用于打印和共享图纸。

JPG/PNG：用于生成图片格式的图纸。

3、设置导出选项：

PDF导出：

在“另存为”对话框中，选择“PDF”格式。

点击“选项”（Options），设置PDF的分辨率、颜色模式、页面布局等参数。

图片格式导出：

在“另存为”对话框中，选择“JPG”或“PNG”格式。

设置图片的分辨率和背景颜色。

4、点击“保存”（Save），选择保存路径，完成导出操作。
